Diario de Bioconstruccion- Mes 3: Ejecución de la estructura

Una vez terminados los trabajos de cimentación soleras e instalaciones horizontales es el momento de dar volumen al edificio.

Comenzaremos con el levantamiento de los muros de carga de termoarcilla de 19cm de espesor sobre las zapatas tal y como se representaba en nuestro primer artículo (Figura 1.Plano general de la vivienda)

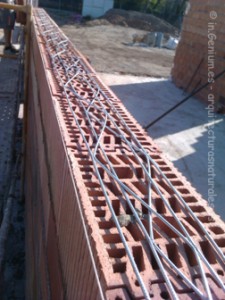

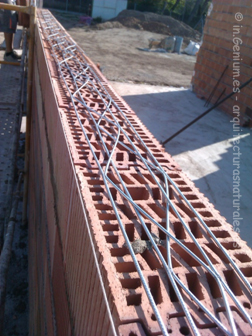

Al tratarse de un muro de carga cerámico tenemos que reforzar la estructura mediante armadura de tendel. En nuestro caso al tratase de un ambiente interior utilizaremos una armadura con recubrimiento galvanizado.

Según cálculo, realizaremos un armado a tendel completo cada 60 cm de muro, o lo que es lo mismo, cada 3 hiladas de termoarcilla.

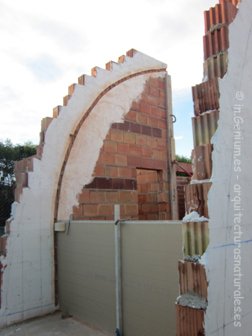

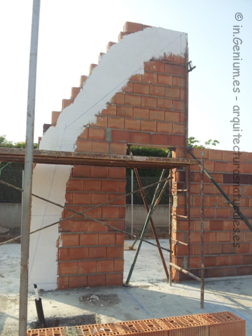

Seguiremos la ejecución conforme a los planos de estructura ejecutando la parte en forma de bóveda con el muro de carga. Realizaremos un enlucido de yeso provisional, que nos permitirá replantear el arco.

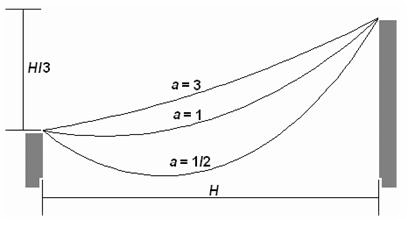

La forma del arco utilizada es el de una catenaria, que no es sino la curva que describe una cadena suspendida por sus extremos, tan solo bajo el efecto de la gravedad.

Esta tipología estructural permite un reparto proporcional de la caga a lo largo de toda su superficie.

Una vez replanteada sobre el muro se procede a ejecutar una roza de 2,5 cm de profundidad y de un espesor de 4 cm.

Para la ejecución de la bóveda utilizaremos un sistema tradicional formado por ladrillo macizo, que reforzaremos con un mallazo de acero fabricado con las dimensiones exactas que permiten la colocación de un ladrillo en cada vano.

Como encofrado utilizaremos paneles de cartón yeso por ser sencillo su doblado manteniendo una rigidez suficiente para sostener el sistema.

Separaremos el armado del panel mediante unos tornillos que aseguren que su posición quede exactamente en el centro del espesor del ladrillo (unos 2,5 cm).

Una vez montado el primer tramo, se procederá a ejecutar una capa de mortero de cal para recibir el ladrillo con el armado, y poder comenzar a ejecutar el tramo inmediatamente superior.
