Continuando el anterior post, vamos a realizar la construcción de otra figura geométrica, esta vez un pentágono regular, sin utilizar el comando “CREAR UN POLÍGONO POR CENTRO“ de Solid Edge.
Creamos un fichero nuevo de pieza:
Elegimos el modo ordenado:
Creamos un boceto:
Seleccionamos el plano XZ:

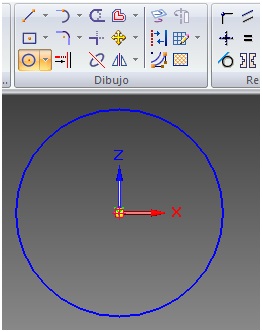

Dibujamos un círculo con el centro en el origen:

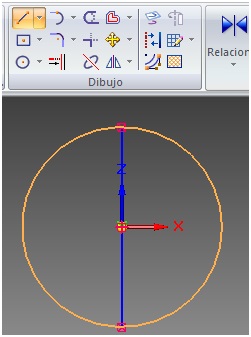

Dibujamos el diámetro vertiacal:

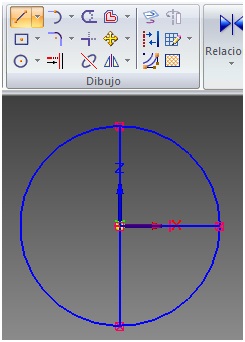

y un radio horizontal:

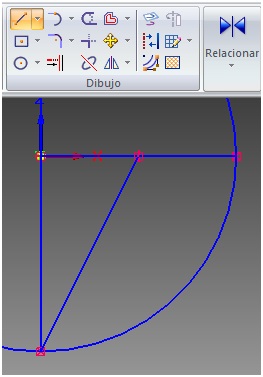

Dibujamos un segmento desde abajo hasta el punto medio del radio:

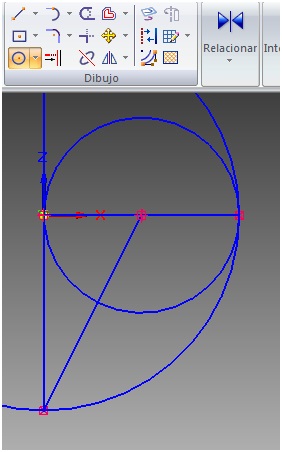

Luego un círculo con el centro en el punto medio y de radio mitad que el primero:

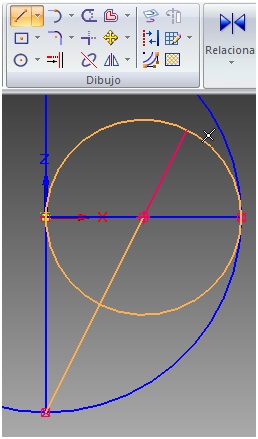

Dibujamos otra línea a continuación de la ultima y colineal, hasta el circulo pequeño:

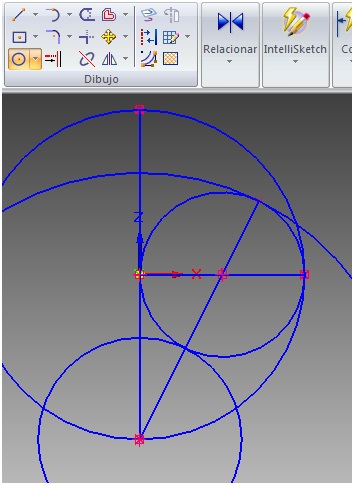

Con el centro en el punto de abajo dibujamos dos círculos tangentes al círculo pequeño:

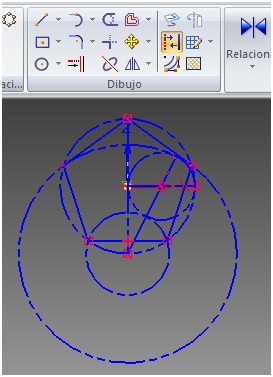

Ponemos todos lo dibujado como elementos de construcción:
Arrastrando cualquier elemento geométrico, el pentágono cambia de tamaño, pero no deja de ser regular.

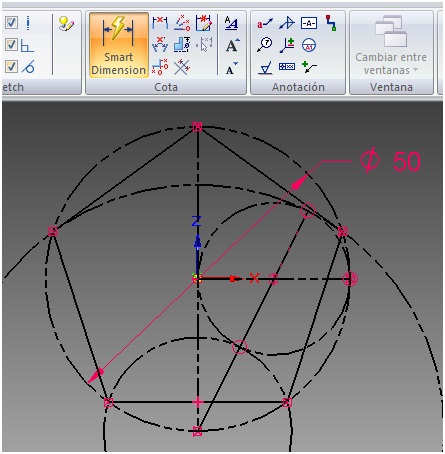

Al acotar el circulo circunscrito al pentágono, todos los elementos cambian a color negro, con este cambio de color el sistema nos indica que la geometría está completamente restringida, es decir no existe ningún grado de libertad y por tanto el modelo construido no puede modificarse sin modificar previamente una de las restricciones impuestas.
