A lo largo de estas líneas vamos a comentar brevemente una serie de aspectos que hacen que el simulador de control numérico WINNC32 resulte una interesante alternativa en la formación presencial y a distancia para el aprendizaje de control numérico.
SEAS ha optado desde un primer momento, ya que ofrece una serie de ventajas especialmente interesantes para la formación a distancia.
Este software es fabricado por EMCO, un conocido fabricante austriaco de simuladores y también máquinas-herramientas de convencionales y gobernadas mediante controles numéricos. Dicho fabricante también comercializa simuladores de otros controles numéricos (Fanuc, Fagor, Heidenhain y Emcotronic). El distribuidor en España para este producto es ORPI, con una amplia experiencia en la comercialización de este tipo de productos.
¿Qué es el simulador winnc32?
WINNC32 es un software destinado al aprendizaje del manejo y programación del control numérico SINUMERIK 840D, el “producto estrella” en esta área del conocido fabricante SIEMENS.
El software ofrecido se basa en los controles SINUMERIK 840D de SIEMENS destinados al control de tornos y fresadoras básicamente, aunque en la práctica este control es capaz de asumir el control de muchos otros tipos de máquinas, con aplicaciones realmente muy diferentes.
El control SINUMERIK 840D programa según norma ISO (DIN 66025).
Este software se instala en el ordenador personal del alumno, con lo que éste tiene una réplica de la pantalla que vería el operario de una máquina-herramienta real equipada con un control SIEMENS.
Precisamente por ello, siempre resultará mucho más sencillo afrontar el manejo de una máquina-herramienta real cuando en su momento nos enfrentemos a la misma interface que se vio durante el aprendizaje.
¿Y qué ventajas ofrece al usuario el simulador winnc32?
Al contrario que muchos otros simuladores, WINNC32 no sólo ofrece la posibilidad de crear programas y efectuar la simulación 2D y 3D del mecanizado.
Además, ofrece también la posibilidad de crear las tablas de datos de las herramientas a utilizar e introducir sus datos, introducir los valores del decalaje del Cero Pieza (en las tablas G54, G55, G56, G57), simular los efectos de la compensación de las herramientas y de su desgaste, e introducir los valores para programación paramétrica como aspectos fundamentales.

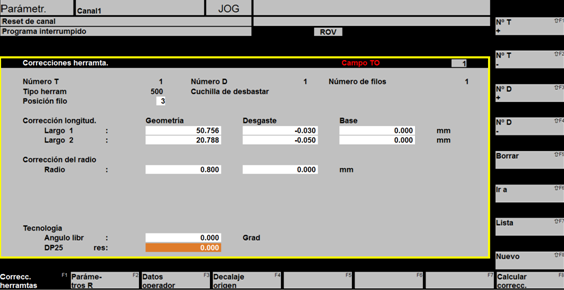

Figura 2: tabla de datos de herramientas D1 para herramienta T1 de torneado

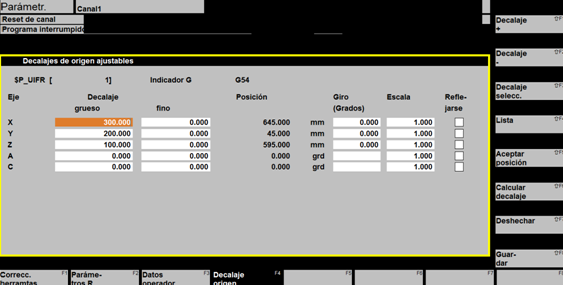

Figura 3: tabla de decalaje de origen G54 para fresadora
En cuanto a programación, permite la generación de programas principales y subprogramas, su agrupamiento en carpetas específicas y la utilización de ciclos fijos de programación.

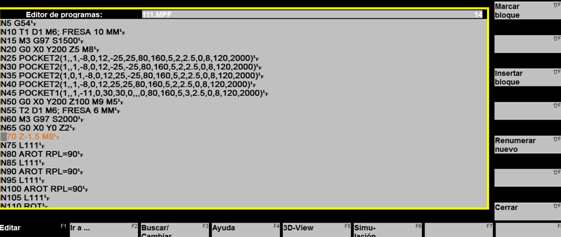

Figura 4: programa cnc para fresadora

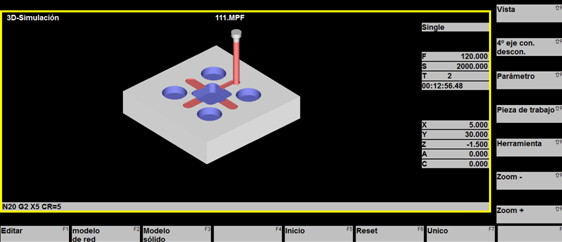

Figura 5: simulación 3D de un programa cnc para fresadora
El software es capaz de localizar posibles errores, tanto de sintaxis (errores de escritura) como errores relacionados con la definición de la herramienta, el posicionado del Cero Pieza, etc.

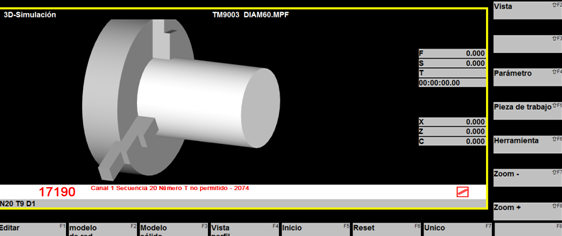

Figura 6: alarma tras error localizado en la definición de la herramienta
En el ejemplo anterior, puede verse en la alarma que aparece en color rojo, cómo se ha detectado un error localizado en la definición de la herramienta. En el bloque de programan N20, se ha llamado a una herramienta cuyos datos no se han introducido aún en una tabla de datos; por tanto, el alumno deberá acudir a las tablas de datos de herramienta, y crear una nueva tabla –¡bien, una circunstancia que puede presentarse para un operario de máquina en cualquier momento!-.
La filosofía “emco industrial training”
Destacar también que el simulador interactúa perfectamente con las máquinas-herramientas de este fabricante, ya que la interface que incorpora es exactamente la misma que se vio durante el aprendizaje.

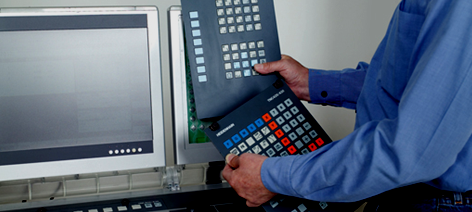

Figura 7: paneles intercambiables de diferentes controles numéricos (fuente EMCO).
Estas máquinas-herramientas, debido a su naturaleza eminentemente didáctica, permiten además intercambiar el frontal del control y la interface (para aprender el manejo de otro control), adaptándose así a las necesidades formativas. La serie se conoce como EMCO Industrial Training.

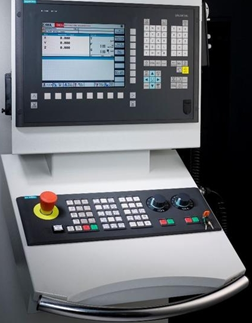

Figura 8: torno EMCOTURN 450 con control numérico intercambiable. Equipado en la fotografía con un control numérico Sinumerik 840D (fuente EMCO).
Si te ha gustado este post de nuestro profesor David Alcañiz, puedes seguir ampliando conocimientos relacionados con nuestros cursos online. Puedes solicitar información de los cursos del área de diseño mecánico sin compromiso.
SEAS es el centro de formación online del Grupo San Valero, especializado en el ámbito técnico, industrial y de empresa. Visita www.seas.es para consultar nuestra oferta formativa de cursos y másteres. Formación profesional para el empleo de calidad y accesible para todos.
